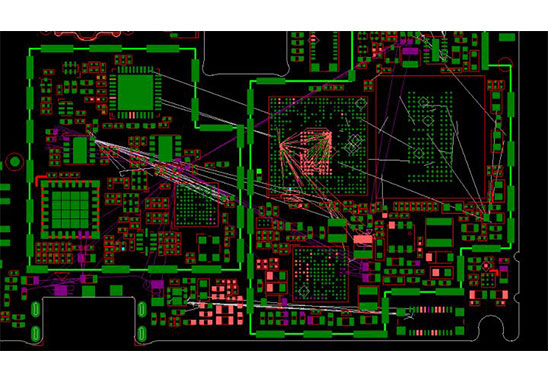

布線作為PCB設計過程的重中之重，這將直接影響PCB板的性能好壞，設計過程也最繁瑣，要求更高。雖然現在很多高級的EDA工具提供了自動布線功能，而且也相當智能化，但是自動布線并不能保證100%的布通率。因此，很多工程師對自動布線的結果并不滿意，手工布線現在還是大部分工程師的選擇，通過進行電器規則約束布線，以達到信號完整性的要求。

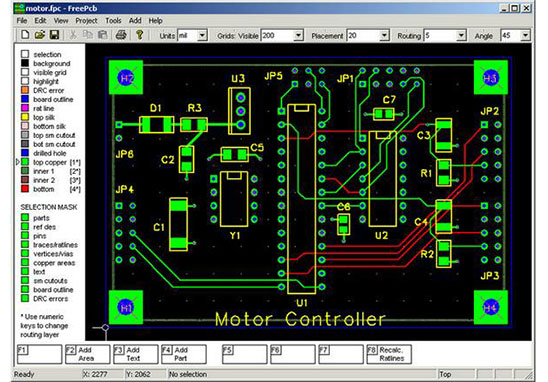

PCB布線設計完成后，需要檢查PCB布線設計是否符合規則，制定的規則是否不符合PCB生產工藝的要求。PCB布線后如何檢查？今天深圳宏力捷給大家?guī)砹薖CB布線檢查方法，一起來看看吧！
一般PCB布線后需要檢查的項目包括：一般PCB設計圖紙檢查項目、PCB物理特性檢查項目、PCB安裝要求、PCB電氣特性檢查項目、PCB機械設計因素、PCB拔出要求、PCB電氣注意事項、PCB機械注意事項、PCB布線路徑和定位、PCB導線間距、PCB寬度和厚度、PCB導線圖形檢查和PCB設計項目檢查項目列表。
1.檢查通孔之間的距離是否合理。
2.檢查電源線和地線的寬度是否合適。
3.檢查關鍵信號線是否采取了最佳措施。
4.檢查模擬電路和數字電路是否有獨立的接地線。
5.檢查PCB中添加的圖形是否會導致信號短路。
6.檢查PCB上是否有工藝線。
7.檢查多層PCB板中電源層的外框邊緣是否縮小。
PCB布線中需要注意的點有很多，以上檢查項目僅僅是其中一部分，在實際的工作中遇到的問題會更多。而且自動布線的布通率，依賴于良好的布局，布線規則包括走線的彎曲次數、導通孔的數目、步進的數目等都需要提前預定。所以想要真正的掌握好PCB布線仍需要勤加練習，不斷積累豐富的經驗，掌握更多地規則技巧，才能優雅地進行PCB布線，設計出精而美的PCB板。
