在SMT貼片加工中，PCB設計的審查和確認是確保加工質量和生產效率的重要步驟。作為一家擁有豐富PCBA代工經驗的公司，我們深知這一環節對整體生產的影響。本文將詳細介紹SMT貼片加工前對PCB設計進行審查的關鍵問題，幫助客戶理解如何避免常見問題，同時展示我們在SMT貼片加工服務中的專業優勢。
SMT貼片加工前的PCB設計審查流程
在開始SMT貼片加工前，完整的PCB設計審查流程包括以下步驟：
1. 接收與資料檢查

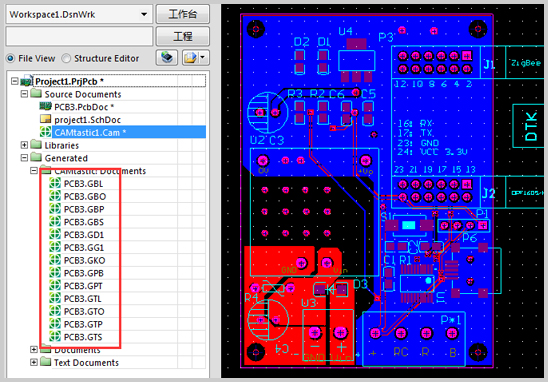

SMT加工廠在接收到客戶的PCB文件（Gerber文件、BOM表、坐標文件）后，第一步是對這些資料進行檢查。需要確保文件的完整性、正確性，尤其是BOM表與坐標文件必須準確對應，避免元件漏放或錯放。
2. 設計規范審查
審查PCB設計是否符合SMT加工的工藝要求。比如焊盤大小、間距、通孔直徑等是否符合元件的貼裝要求，焊接區域是否有充足的空間，是否有不規則的形狀可能影響焊接質量。
3. 可制造性檢查（DFM, Design for Manufacturing）
從生產的角度審查PCB設計，確保它在現有的加工能力下可行。需要注意最小焊盤尺寸、最小元件間距、過孔與焊盤位置關系等。此步驟是防止因?yàn)樵O(shè)計不合理導致生產過程中元件無法正確貼裝或焊接。
4. 關鍵參數確認
在SMT貼片加工中，焊膏厚度、溫度曲線、回流焊參數等是直接影響焊接質量的關鍵。需要確認PCB板的材料、厚度、銅箔厚度以及是否有多層板設計，這些因素將決定使用的焊接工藝和相應的焊膏種類。
5. 元件布局合理性評估
重點檢查元件的布局，是否合理避免了高溫區域，是否避免了元件密集導致的散熱問題，是否考慮到了后續測試和調試的便利性。這不僅影響生產效率，還與后續產品的可靠性直接相關。
SMT貼片加工前審查需關注的技術要點
1. 焊盤設計
焊盤的設計直接決定了元件的焊接質量。需要確保焊盤與元件引腳尺寸匹配，焊盤過小會導致焊接不牢固，而過大則可能引發橋接或虛焊問題。常見問題還包括焊盤未經過阻焊層處理，導致相鄰焊盤之間發生短路。
解決方案： 在設計階段選用合適的焊盤尺寸，遵循行業標準IPC-7351對焊盤設計的建議。加工廠可根據客戶要求提供DFM建議，優化焊盤設計。
2. 過孔與焊盤的位置關系
當過孔靠近焊盤時，容易導致焊膏流入過孔，造成焊點虛焊或氣孔問題。尤其在BGA（球柵陣列）等密腳元件周圍，更容易發生這種情況。
解決方案： 建議在設計中確保過孔與焊盤之間保持足夠的間距，或使用覆蓋阻焊層的工藝來避免焊膏流入。
3. 元件極性和方向確認
在SMT貼片加工中，極性元件（如電容、電感、二極管等）方向錯誤是常見的裝配問題。如果PCB設計中極性標識不清楚或錯誤，將大大增加返工的可能性。
解決方案： 在PCB設計中確保極性元件有清晰的極性標識，并在貼片加工前與BOM表、坐標文件進行多次確認。我們公司在這一環節會進行雙重審核，確保元件方向正確。
4. 電路板的翹曲度
PCB的翹曲會影響元件的焊接平整度，尤其是在回流焊接過程中，過高的翹曲度可能導致焊點失效或元件損壞。
解決方案： 選擇厚度合適的PCB材料，并在設計中合理布局大體積元件以降低應力。我們公司在SMT貼片加工中有嚴格的翹曲度控制標準，保證最終產品質量。
5. 元件密度與熱管理
高密度布置的元件在焊接過程中容易出現散熱不均勻的現象，導致局部過熱或焊接不良。同時，高功率元件周圍的溫度分布也需要特別關注，避免因溫度過高導致的元件損壞。
解決方案： 在設計中預留合理的散熱空間，必要時設計散熱孔或使用銅箔加厚等工藝。我們提供的加工服務能夠在元件密集設計中采用精準的溫度控制技術。
常見問題及解決方案
- 問題： 焊接橋接現象
解決方案： 通過調整焊膏厚度或優化鋼網開孔設計來解決。
- 問題： 元件未對準或偏位
解決方案： 使用先進的AOI（自動光學檢測）設備，在每個環節進行精確定位檢測，確保每個元件準確無誤。
- 問題： 虛焊或冷焊
解決方案： 優化回流焊溫度曲線，并使用高質量的焊膏，確保焊接牢固可靠。
公司的SMT貼片加工服務優勢
我們公司憑借20多年P(guān)CBA加工經驗，擁有先進的SMT生產設備和專業的技術團隊，能夠?yàn)榭蛻籼峁脑O(shè)計審查到成品交付的一站式服務。我們的優勢包括：
- 資深工程師團隊：我們的工程師能夠在加工前為客戶提供專業的DFM分析，確保設計的可制造性，降低生產中的潛在風險。
- 高效的生產線：公司配備了多條全自動化SMT生產線，支持快速、高效的批量生產，能夠滿足不同類型客戶的生產需求。
- 嚴格的質量控制：通過嚴格的AOI檢測、X-Ray檢測、ICT測試等，確保每個產品的質量和性能達到最高標準。
- 完善的客戶服務：我們提供從設計到加工、測試到物流的一站式服務，幫助客戶節省時間和成本，保證產品快速上市。
SMT貼片加工中的PCB設計審查是確保高質量生產的關鍵環節。通過對焊盤設計、元件布局、極性確認等細節的深入審查，可以有效避免常見問題，提升產品的可靠性。作為具有豐富經驗的PCBA代工廠，我們的SMT貼片加工服務不僅具備先進的技術實力，更能夠?yàn)榭蛻籼峁┤轿坏脑O(shè)計優化和質量保證支持。選擇我們，您的產品將得到專業、可靠的服務保障。
