在PCB設計過程中，走線寬度的計算和合理的布局是確保電路功能性、可靠性和可制造性的關鍵環節。設計過程中，電流承載能力、信號完整性和熱管理等因素都會直接影響到產品的性能和壽命。本文將詳細介紹走線寬度計算的原理和方法，探討PCB布局的最佳實踐，以及分析影響PCB設計質量的主要因素。
一、走線寬度計算
1.1 走線寬度計算的基本原理和目的

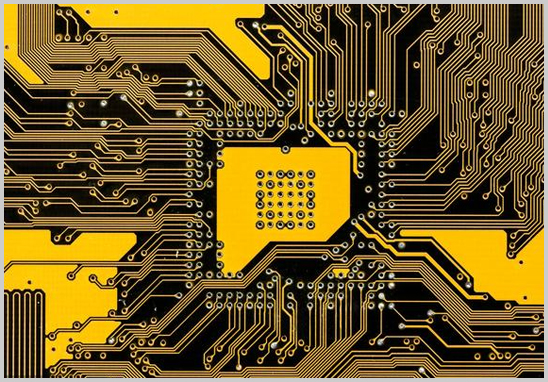

走線寬度指的是在PCB上導電線的寬度。合適的走線寬度能夠確保電路板能夠安全傳輸電流而不會過熱或產生信號損耗。如果走線寬度過窄，在電流較大時會產生過高的電流密度，導致溫升，影響PCB性能甚至造成損壞。因此，正確計算走線寬度是PCB設計中的基本要求。
1.2 計算走線寬度的主要因素
在計算走線寬度時，以下因素需要重點考慮：
1. 電流承載能力：PCB走線的主要功能是傳輸電流，走線寬度與其承載的電流成正比。走線過窄時，會導致電流密度過高，從而產生過大的溫升，影響電路性能。
2. 溫升：電流流過導線時會產生熱量，這將導致走線溫度升高。常見的設計目標是將溫升控制在一個可接受的范圍內（如10°C、20°C），這有助于防止過熱損壞電路板。
3. 銅箔厚度：銅箔的厚度通常以盎司為單位，1 oz銅箔厚度為35微米（0.035 mm）。厚度越大，走線的電阻越小，電流承載能力越強。因此，厚銅板允許走線寬度相對更窄。
4. 材料特性：PCB導體通常由銅制成，不同材料的電導率影響到電流傳輸效率，進而影響走線的溫升。
1.3 走線寬度計算公式及示例
走線寬度的計算可以通過IPC-2221標準的公式來實現，該公式用于計算PCB導體在給定電流下的所需最小寬度。常用的公式如下：
其中：
- W：走線寬度，單位為mil（1 mil = 0.0254 mm）
- I：電流，單位為安培（A）
- k：材料常數，對于內層導線為0.024，對于外層導線為0.048
- ΔT：允許溫升，單位為攝氏度（℃）
示例：
假設PCB外層走線需要承載3A電流，銅箔厚度為1 oz，允許的溫升為20°C。我們可以使用上述公式進行計算：
換算成毫米：
這意味著，如果電流為3A，溫升不超過20°C，則PCB外層的走線寬度應為約4毫米。
二、PCB布局
2.1 PCB布局的基本原則
PCB布局直接影響信號的傳輸質量、系統穩定性和制造可行性。在進行布局設計時，以下幾個基本原則需要遵循：
1. 信號完整性：布局時需要確保高速信號的路徑盡可能短，并且保持阻抗匹配。對于差分信號線（如LVDS、USB等），要保持線對的平行和等長，以避免信號延遲和反射。
2. 層疊設計：多層PCB板的設計中，層疊方案（Stackup）會影響到信號的屏蔽效果、阻抗控制和電源的分布。常見的設計方案包括將信號層放置在兩層接地平面之間，以減少電磁干擾（EMI）。
3. 電源和地平面布局：將電源和地分開布置，確保有充足的地回路可以提供穩定的電源，同時防止噪聲信號干擾到敏感的信號線。
4. 熱管理：高功率器件通常會產生大量熱量，必須在布局時留出散熱區域，或通過加厚銅箔、設計散熱通孔來提高散熱效率。
2.2 布局策略的優缺點
1. 緊湊布局：
- 優點：信號路徑短，有利于提高信號完整性，減少延遲和噪聲。
- 缺點：緊湊的布局可能會導致過多的熱量集中，不利于散熱，且難以進行后期維護和修改。
2. 分散布局：
- 優點：有利于散熱和調節，特別適用于高功率電路。
- 缺點：信號路徑較長，容易產生信號完整性問題。
2.3 最佳實踐建議
- 將高速信號線盡量布置在接地層的上下兩層之間，減少信號回路面積。
- 在電源和地之間適當增加去耦電容，以減少電源噪聲對信號的干擾。
- 將熱敏感元件盡量放置在有良好散熱路徑的區域，并預留散熱通孔。
三、影響PCB設計質量和性能的因素
3.1 電磁干擾（EMI）
電磁干擾是影響PCB性能的主要問題之一。EMI問題會導致信號失真或失效，特別是在高速電路中更為明顯。要減少EMI，可以采取以下措施：
- 減少高速信號線的長度。
- 增加接地平面層，確保良好的接地回路。
- 避免將高速信號線和電源線平行布置，以減少相互干擾。
3.2 熱管理
PCB中的高功率器件如果不能有效散熱，會導致性能下降或器件損壞。因此，熱管理在設計中至關重要。常見的熱管理措施包括：
- 使用厚銅或多層PCB來增加散熱面積。
- 設計散熱孔，確保熱量可以從PCB表面快速散發。
- 安裝散熱器或風扇，以幫助熱量傳遞到外部。
3.3 制造公差
PCB的制造過程中存在一定的工藝公差，這些公差會影響設計的實際尺寸和性能。例如，銅箔厚度的偏差、蝕刻過程中的走線寬度變化等，都可能導致最終成品與設計預期有差距。因此，在設計中要考慮公差范圍，并預留適當?shù)脑Ａ俊?/span>
3.4 信號反射和延遲
信號在PCB走線中的傳播速度有限，布局設計不當時，長距離傳輸可能導致信號反射和延遲。這會影響高速電路的信號完整性，建議通過以下方式改善：
- 控制走線的阻抗，確保阻抗匹配。
- 對高速信號采用差分布線，并保持等長。
四、 參考資料
為了確保PCB設計的高質量，可以參考以下行業標準：
- IPC-2221：該標準提供了PCB設計中的走線寬度、電流承載能力等計算公式和指南。
- IPC-A-610：描述了PCB組裝和制造的可接受標準，是評估電路板質量的主要參考。
- ISO 9001：適用于PCB制造企業的質量管理體系標準。
結論
PCB設計中的走線寬度計算、合理布局以及對各種影響因素的控制是確保產品功能性和可靠性的核心。通過精確的計算和布局策略，以及針對性解決EMI、熱管理等問題，PCB設計人員可以有效提高電路板的性能和生產質量。
