雙面PCB（Printed Circuit Board）和單面PCB在電子設備制造中起著至關重要的作用。盡管它們在基本功能上都是用于支撐和連接電子元器件，但在制造工藝上存在顯著差異。本文將詳細介紹雙面PCB板相比單面PCB板在制造工藝上的不同之處。
一、基本概述
1.1 單面PCB板
單面PCB板只有一層導電圖形，即電路只存在于一側。它們主要用于簡單的電子產品，如消費電子、家用電器等。

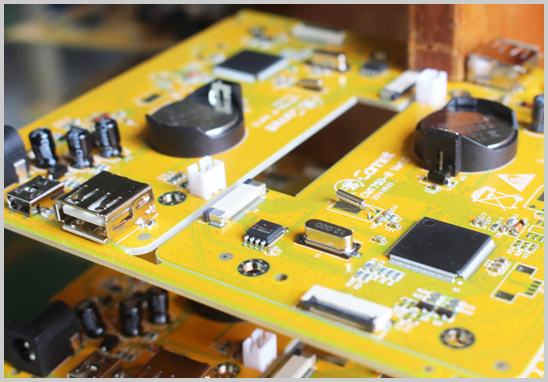

1.2 雙面PCB板
雙面PCB板則有兩層導電圖形，電路可以存在于板的兩側。通過過孔（Via）連接上下兩層，實現更復雜的電路設計。雙面PCB板廣泛應用于計算機、通訊設備和其他復雜電子產品中。
二、制造工藝的主要差異
2.1 基材準備
單面PCB板
單面PCB板的制造基材是一層覆銅板，銅箔只覆蓋在一面。
雙面PCB板
雙面PCB板的基材是兩面都覆銅的板材，銅箔覆蓋在兩面。
2.2 圖形轉移
單面PCB板
單面PCB板只需要在一面進行圖形轉移，即將電路設計通過曝光和顯影等工藝轉移到覆銅板的一面上。
雙面PCB板
雙面PCB板需要在兩面進行圖形轉移。具體步驟包括：
- 對準與曝光：確保兩面的電路圖形精確對準。
- 顯影：將電路圖形顯影到覆銅板的兩面。
2.3 過孔處理
單面PCB板
單面PCB板沒有過孔，電路只存在于一面，因此無需進行過孔處理。
雙面PCB板
雙面PCB板需要通過過孔將上下兩層的電路連接起來，主要步驟包括：
- 鉆孔：在板材上鉆出連接上下兩層電路的孔。
- 電鍍銅：在孔壁上電鍍一層銅，以實現電氣連接。
- 填孔與涂覆：確保孔內填充物的穩定性和電氣連接的可靠性。
2.4 蝕刻工藝
單面PCB板
單面PCB板的蝕刻工藝相對簡單，只需將不需要的銅箔從一面去除，留下設計好的電路圖形。
雙面PCB板
雙面PCB板的蝕刻工藝較復雜，需要同時蝕刻兩面電路圖形，并確保兩面電路的對準和一致性。
2.5 層壓工藝
單面PCB板
單面PCB板無需層壓工藝，因為它們只有一層導電圖形。
雙面PCB板
雙面PCB板在某些設計中需要進行層壓工藝，特別是在多層PCB制造中，通過層壓工藝將多層電路板壓合在一起。
2.6 其他加工步驟
單面PCB板
單面PCB板的加工步驟較少，主要包括鉆孔（用于安裝元器件）和表面處理（如錫噴涂）。
雙面PCB板
雙面PCB板的加工步驟更多，除了上述工藝，還包括：
- 內層電路制造：多層板中的內層電路制造。
- 層壓和壓合：多層板的壓合工藝。
- 測試和檢測：更多的電氣性能和連接性測試。
三、制造設備與成本差異
3.1 制造設備
由于雙面PCB板的工藝復雜性，制造雙面PCB板需要更多的設備和更高精度的設備，如對準曝光機、雙面蝕刻機和電鍍設備。
3.2 成本
雙面PCB板的制造成本高于單面PCB板，原因包括：
- 更多的材料消耗（如銅箔、電鍍材料等）。
- 更復雜的制造工藝。
- 更高的設備和技術要求。
四、總結
雙面PCB板和單面PCB板在制造工藝上存在顯著差異。雙面PCB板因其復雜的電路設計和制造工藝，在電子產品的復雜應用中具有不可替代的優勢。理解這些制造工藝的差異，有助于在選擇和設計PCB時做出更明智的決策，從而提高產品的性能和可靠性。
