目前，市面上的PCB電路板產品，從材料大類上來分主要分為三種：普通基板、金屬基板及陶瓷基板。接下來深圳PCB板廠-宏力捷電子為大家介紹常見金屬基板分類及其優點。
一、常見金屬基板的分類：
金屬基板主要有三種：鋁基板、銅基板、鐵基板。這里重點分析的是鋁基板、銅基板。

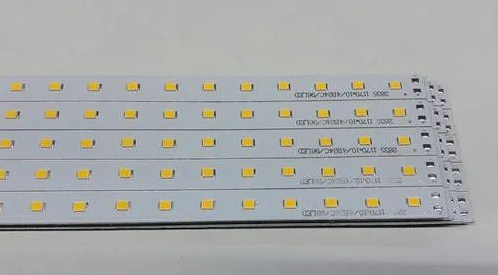

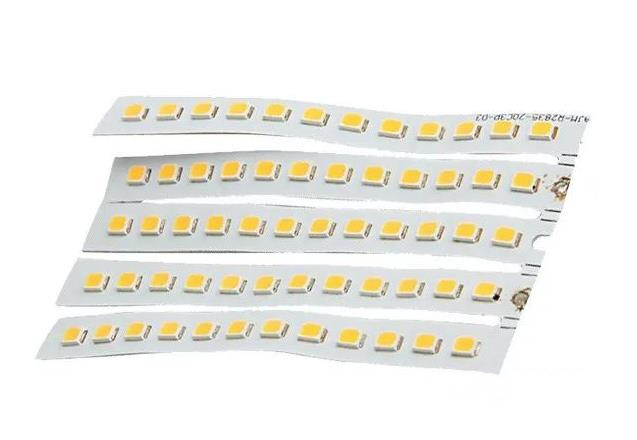

鋁基板是目前金屬基板中使用最多的基板，具有良好的導熱性、電氣絕緣性能和機械加工性能。鋁基板分為柔性鋁基板、混合鋁鋁基板、多層鋁基板、通孔鋁基板等。

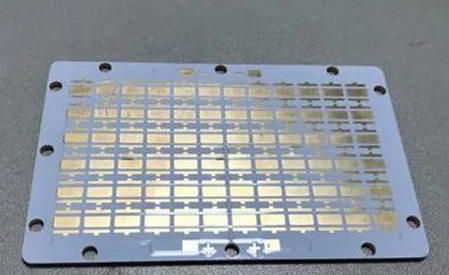

銅基板是金屬基板中最貴的一種，其導熱效果比鋁基板和鐵基板都要好很多倍。銅基板分為沉金銅基板、鍍銀銅基板、噴錫銅基板、抗氧化銅基板等。
二、金屬基板的優點：
1、熱膨脹性
金屬基板可有效解決散熱問題，從而使電路板上的元器件不同物質的熱脹冷縮問題得到緩解，提高電子設備的耐用性和可靠性。
2、散熱性
目前，很多雙面板、多層板密度高、功率大，熱量散發難；而金屬基印制板可解決這一散熱難題。
3、尺寸穩定性
金屬基板尺寸要比絕緣材料的板材穩定得多。
4、應用領域廣泛
鋁基板的應用領域很廣泛，如音頻設備的輸入、輸出放大器，平衡放大器；計算機的CPU板軟盤驅動器，電源裝置；汽車的電子調節器，點火器，電源控制器；燈具燈飾的LED燈等。
銅基板主要適用于高頻電路，包括高低溫變化大地區的精密通信設備的散熱等。
我司金屬基板工藝能力
層數：1-2L（金屬基板＆金屬芯板）、1-2L（陶瓷DBC板）；
板厚：0.5-3.0mm 尺寸：max:400*500 ,min:25*25mm ；
機械加工：X/Y/Z精度±0.08mm，喇叭孔、螺絲孔；
導熱材料導熱系數： 常規導熱材料：1-4W/m.k; 陶瓷導熱材料：24-170W/m.k；
最大布線銅厚：5OZ ；
金屬表面處理：鋁普通氧化、鋁硬質氧化、鋁化學鈍化、噴沙、拉絲、表面電鍍處理；
表面處理工藝：熱風整平、化學沉金、沉錫、沉銀、電鍍軟/硬金等。
PCBA加工服務流程
1. 項目咨詢/報價：客戶提供完整PCBA資料報價；
2. 客戶下單：客戶確認報價，簽訂合同，支付預付款；
3. 工程評估：工程評估客供資料，轉化為最終生產資料；
4. 采購原料：采購根據生產資料，安排PCB制板和元件采購；
5. PCBA生產：齊板齊料后，進行SMT、DIP焊接加工；
6. PCBA測試：根據客戶需求對產品進行測試；
7. 包裝售后：客戶支付尾款，PCBA打包出貨。
