在談到印制電路板時，新手經常將“ PCB原理圖”和“ PCB設計文件”搞混，但實際上它們是指不同的事物。理解它們之間的差異是成功制造PCB的關鍵，接下來深圳PCB設計公司-深圳宏力捷為大家介紹PCB原理圖與PCB設計文件的區別。
一、什么是PCB
在進入原理圖和設計之間的差異之前，需要了解的是，什么是PCB？
在電子設備內部基本都有印制電路板，也稱為印刷線路板。這種由貴金屬制成的綠色電路板連接了設備的所有電氣組件，并使其能夠正常運行。沒有PCB，電子設備將無法工作。
二、PCB原理圖與PCB設計
PCB原理圖是一個簡單的二維電路設計，顯示了不同組件之間的功能和連接性。而PCB設計是三維布局，在保證電路正常工作后標示組件的位置。
因此，PCB原理圖是設計印刷電路板的第一部分。這是一種圖形表示形式，無論是書面形式還是數據形式，均使用商定的符號來描述電路連接。它還提示將要使用的組件以及它們的連接方式。
顧名思義，PCB原理圖是一個計劃，是一個藍圖。它說明的并不是組件將專門放置在何處。而是，該原理圖列出了PCB將如何最終實現連通性，并構成了規劃過程的關鍵部分。

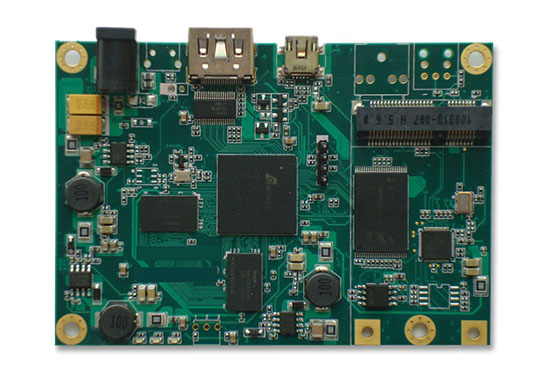

藍圖完成后，接下來便是PCB設計。設計是PCB原理圖的布局或物理表示，包括銅走線和孔的布局。PCB設計顯示了上述組件的位置，以及它們與銅的連接。
PCB設計是與性能有關的階段。工程師在PCB設計的基礎上構建了真正的組件，從而使他們能夠測試設備是否正常工作。前面我們提到，任何人都應該能夠理解PCB原理圖，但是通過看一下原型并不能很容易地理解其功能。
這兩個階段均已完成，并且您對PCB的性能感到滿意之后，需要通過制造商將其實現。
三、PCB原理圖元素
大致了解了兩者之間的區別后，那么讓我們仔細看一下PCB原理圖的要素。正如我們提到的，所有連接都是可見的，但是需要牢記一些注意事項：
為了能夠清楚地看到連接，它們沒有按比例創建；在PCB設計上，它們可能彼此非常接近
有些連接可能會相互交叉，這在實際上是不可能的
有些連接可能在布局的相對側，帶有標記表明它們已鏈接
此PCB“藍圖”可以用一頁，兩頁甚至幾頁來描繪出設計中需要包括的所有內容
最后要注意的一點是，可以按功能對更復雜的原理圖進行分組，以提高可讀性。以這種方式安排連接在下一階段不會發生，原理圖通常與3D模型的最終設計不符。
四、PCB設計元素
現在是時候更深入地研究PCB設計文件的元素了。在這一階段，我們從書面藍圖過渡到使用層壓板或陶瓷材料構造的物理表示形式。當需要特別緊湊的空間時，一些更復雜的應用需要使用柔性PCB。
PCB設計文件的內容遵循原理圖流程所制定的藍圖，但是，正如之前提到的，兩者在外觀上非常不同。我們已經討論過PCB原理圖，但是在設計文件中可以觀察到哪些差異？
當我們談?wù)揚CB設計文件時，我們所談?wù)摰氖且粋€3D模型，其中包括印制電路板和設計文件。它們可以是單層或多層，盡管最常見的是兩層。我們可以觀察到PCB原理圖和PCB設計文件之間的一些差異：
所有組件的尺寸均正確且位置正確
如果不應連接兩個點，則必須繞行或換到另一個PCB層，以避免在同一層上彼此交叉
此外，正如我們簡短地談到的那樣，PCB設計更關注實際性能，因為這在某種程度上是最終產品的驗證階段。在這一點上，設計必須實際工作的實用性開始發揮作用，并且必須考慮印制電路板的物理要求。其中一些包括：
組件的間距如何允許足夠的熱量分布
邊緣有連接器
關于電流和熱量問題，各種跡線必須有多厚
由于物理限制和要求意味著PCB設計文件通?？雌饋砼c原理圖上的設計大不相同，因此設計文件包括絲網印刷層。該絲印層指示字母，數字和符號，以幫助工程師組裝和使用該板。
要求在將所有組件組裝到印刷電路板上后，能按計劃工作。如果不能，則需要重新繪制。
盡管PCB原理圖和PCB設計文件經常會搞混，但實際上制作PCB原理圖與PCB設計在創建印刷電路板時是指兩個獨立的過程。必須先創建可繪制工藝流程的PCB原理圖，然后才能進行PCB設計，而PCB設計則是決定PCB性能與完整性的重要組成部分。
