很多剛接觸電子行業的朋友，會搞不懂什么是PCB、SMT、PCBA，不清楚它們之間有什么區別，有什么關聯性。深圳宏力捷電子是自有PCB板廠、SMT加工廠的專業PCBA加工廠家，接下來為大家介紹PCB、SMT、PCBA這三者間的區別與聯系。
什么是PCB、SMT、PCBA？
1、PCB中文名稱有電路板、線路板、印制電路板等幾種稱呼，PCB是用來支撐電子元器件，并提供線路，使電子元器件之間可以形成一個完整的電路。
2、SMT是目前流行的一種工藝技術，通過一道道工序?qū)㈦娮釉骷N裝在PCB空板上，又稱表面貼裝技術。
3、PCBA是指經過原材料采購，然后在進行SMT貼片，DIP插件，測試以及成品組裝等一站式服務的加工制程。
PCB、SMT、PCBA三者之間的區別
1、PCB又稱電路板，是SMT加工時必備的原材料，只是一個半成品。
2、SMT是一種電路板組裝技術，通過把PCB基板買回來，通過技術把元器件貼裝在PCB上，是目前最流行的工藝技術。
3、PCBA則是在SMT的基礎上進行完善的一種的加工服務，增加了元器件的采購，和后面的測試和成品組裝環節，是為客戶提供一條龍服務的服務模式，是未來發展的方向。
一個電子產品的加工完成，它們的順序應該是這樣的PCB→SMT→PCBA，PCB的生產是非常復雜的，SMT則相對簡單，PCBA講究的是一站式服務。
深圳宏力捷PCB制板能力
能量產2層至14層，14-22層可打樣生產。
最小線寬/間距：3mil/3mil BGA間距:0.20MM
成品最小孔徑：0.1mm 尺寸:610mmX1200mm
油墨：日本Tamura、Taiyo、富多肯；
FR4：生益、建滔、海港、宏仁 、國紀、合正、南亞、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）
高頻板：Rogers(羅杰斯)、Taconic、ARLLON；
表面工藝：噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫（銀）、抗氧化（OSP）藍膠、碳油
深圳宏力捷SMT貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
為什么選擇深圳宏力捷做PCBA加工？
1. 實力保證
? SMT車間：擁有進口貼片機和多種光學檢測設備，每天可生產400萬點。每道工序都配備了QC人員，他們可以密切關注產品質量。

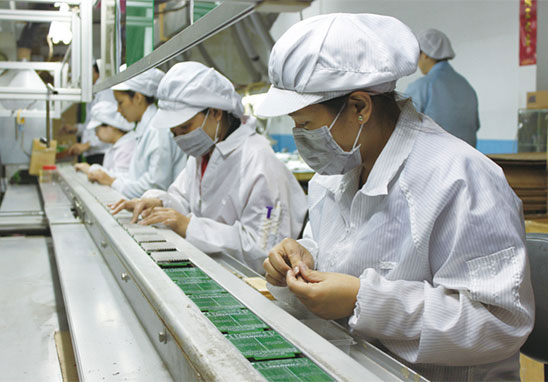

? DIP生產線：有兩臺波峰焊機。其中工作三年以上的老員工十余人。工人技術精湛，能焊接各種插入式材料。
2. 質量保證，高性價比
? 高端設備可貼裝精密異性零件、BGA、QFN、0201材料。打樣可機貼，也可手擺。
? 樣品和大、小批量均可生產。打樣起價800元，批量起價0.008元/點，無開機費。
3. 豐富的電子產品SMT和焊接經驗，交貨期穩定
? 累計服務數千家電子公司，涉及各類汽車設備和工業控制主板的SMT貼片加工服務。產品經常出口歐美，質量得到新老客戶的肯定。
? 準時交貨，一般在齊板齊料后3-5天內交貨，小批量加急也可在當天發貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，能修復各種焊接問題引起的不良產品，并能保證每片電路板的連通率。
? 24小時客服人員將隨時響應并盡快解決您的訂單問題。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
