深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB原理圖導入方法。
Altium Designer的原理圖設計導入PCB，存在兩種方法：一種是直接導入法，類似于Allegro的第一方導入；另一種是間接法，即網表對比導入法。
一、直接導入法（適用Altium Designer原理圖）
導入之前必須創建好相關工程，對于“Free Document”類型的原理圖是無法導入的。
（1）在完整工程下，雙擊打開原理圖，在原理圖編輯界面中，執行菜單命令“設計-Update PCB Document Demo.PcbDoc”，或者在 PCB 設計交互界面中，執行菜單命令“設計-Import Changes From Demo.PrjPcb”，如圖1所示。
圖1 Altium Designer的直接導入

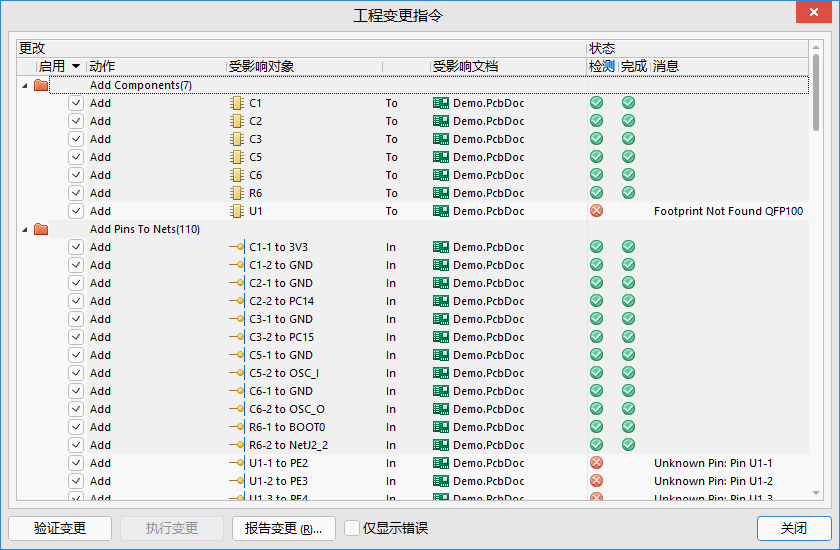

（2）進入如圖2所示的導入執行窗口，使用“執行變更”按鈕可以進行導入操作，通過右邊的“狀態”可以查看導入狀態，對鉤表示導入沒問題，錯叉表示導入存在問題。通過發現導入問題、修正問題、再導入的重復操作，直至“狀態”中全部為對鉤為止。
圖2 導入執行窗口
二、網表對比導入法（適用Protel、OrCAD等第三方軟件）

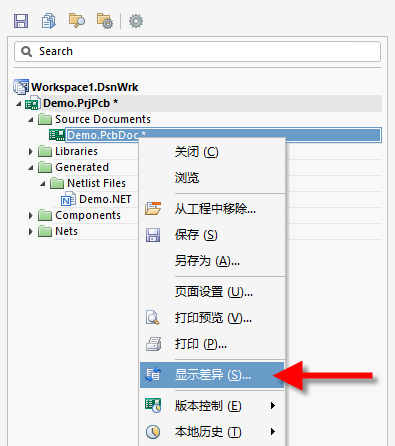

（1）在工程目錄下單擊鼠標右鍵，執行“添加已有文檔到工程”命令，把需要對比導入的網表添加到工程中，如圖3所示。

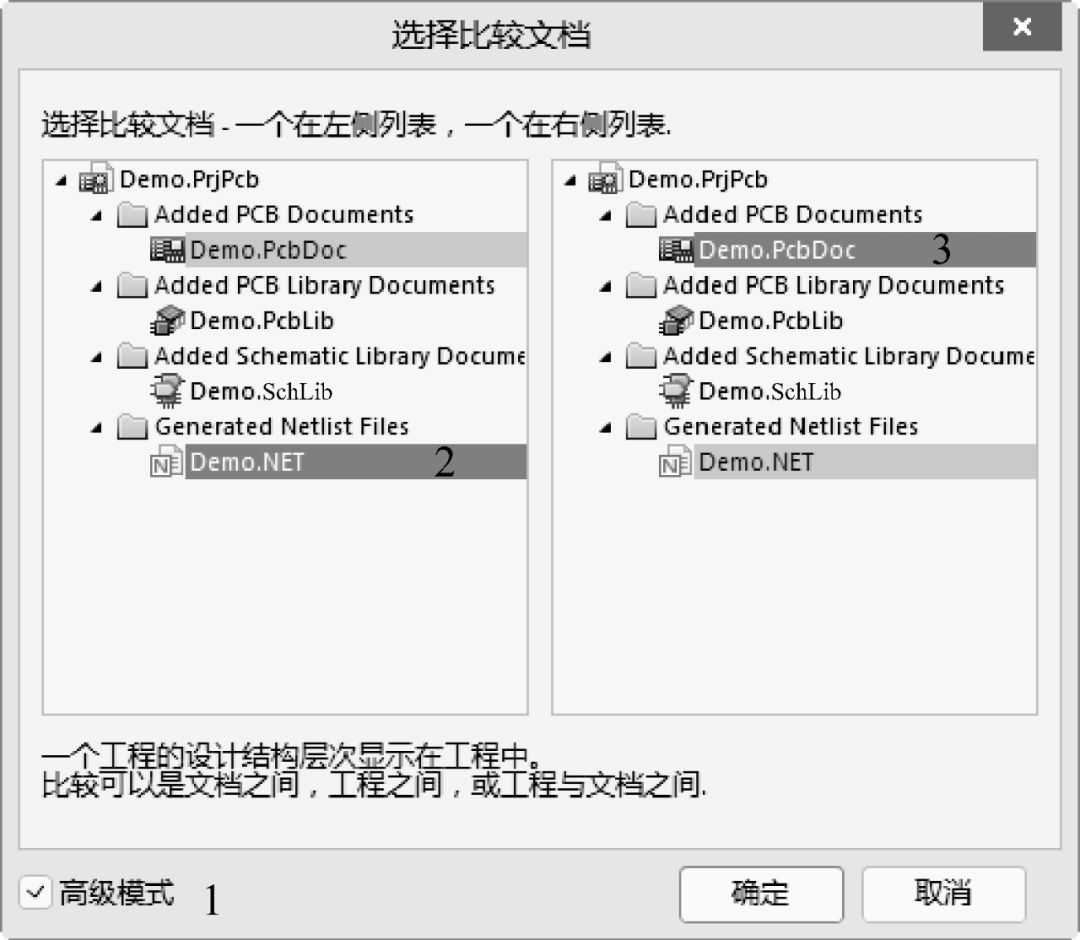

（2）選中加入工程的網表，右鍵選擇執行“顯示差異”命令，如圖3所示，進入如圖4所示的網表對比窗口，并按照?qǐng)D示序號操作。
① 勾選“高級模式”。
② 選擇左邊需要導入的網表。
③ 選擇右邊需要更新進入的PCB，單擊“確定”按鈕。

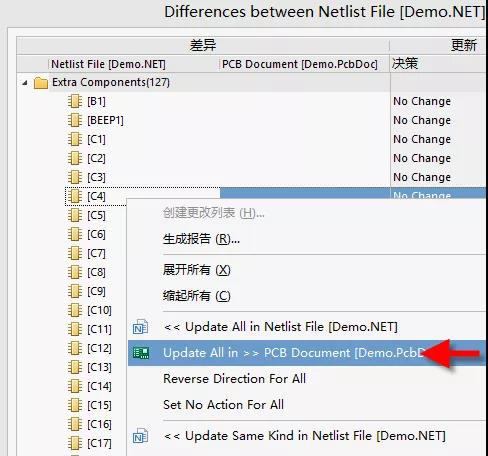

（3）出現對比結果反饋窗口，如圖5中左圖所示，繼續右鍵選擇執行“Update All in>> PCB Document [Demo.PcbDoc]”命令，即把網表和PCB對比的相關所有結果準備導入進去PCB。
（4）執行左下角的“創建工程變更單”命令，進入和直接導入法一樣的導入執行窗口，如圖5中右圖所示，單擊“執行變更”按鈕更新進入PCB即可。導入效果圖如圖6所示。
圖3 把需要對比導入的網表添加到工程中并執行對比命令
圖4 網表對比導入法
圖5 對比結果反饋窗口及導入執行窗口
圖6 導入效果圖
